Nastaviteľný podstavec Dodávateľ

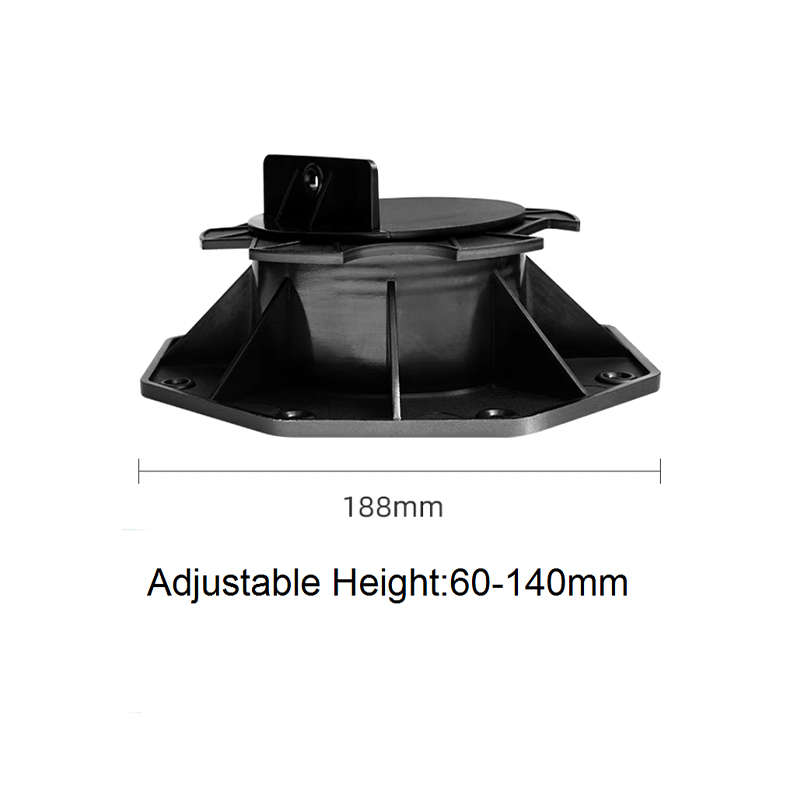

An nastaviteľný podstavec je výškovo variabilný nosný stĺp vyrobený z vysokopevnostného polypropylénu alebo podobného technického plastu. Umiestňuje sa priamo na štrukturálny podklad – zvyčajne betónovú strešnú dosku, balkón alebo povrch námestia – a podopiera dlažobné dosky, terasové dosky alebo dlaždice nad ním, čím vytvára vyvýšený rovný povrch na chodenie bez akéhokoľvek trvalého pripevnenia k základnej konštrukcii pod ním.

Mechanizmus nastavenia výšky pozostáva zo závitového drieku, ktorý sa priskrutkuje alebo vyskrutkuje zo základne. Otáčaním hornej časti inštalatér zdvihne alebo zníži hlavu podstavca v presných prírastkoch - zvyčajne 2–5 mm na otáčku — kým horný povrch každého podstavca v poli nebude sedieť presne v rovnakej výške. To umožňuje postaviť dokonale rovnú, rovnú podlahu na podklade, ktorý môže byť naklonený kvôli odvodňovaniu, nerovnomerný kvôli konštrukčným toleranciám alebo zámerne naklonený tak, aby odvádzal vodu od stien budovy.

Základné komponenty

• Základná doska: Široká, plochá základňa, ktorá rozdeľuje zaťaženie na povrch substrátu a zabraňuje koncentrácii bodového zaťaženia na vodotesných membránach.
• Závitová stopka: Nastaviteľná časť, ktorá nastavuje výšku podstavca. Rozstup závitu určuje vertikálne rozlíšenie na otáčku.
• Hlavová doska: Horná plošina, ktorá sa priamo dotýka spodnej strany dlažby alebo podlahového nosníka. Niektoré modely obsahujú štrbinovú alebo krížovú hlavu, ktorá umožňuje odvodnenie a prúdenie vzduchu.
• Jazýček alebo klin na korekciu sklonu: Voliteľná vložka umiestnená pod hlavovú dosku na samonivelačných modeloch, ktorá vyrovnáva sklony podkladu až do 5 % (približne 3 °) automaticky.
• Dištančné výstupky: Integrované alebo odnímateľné výstupky na obvode hlavy, ktoré udržujú konzistentné spojovacie medzery medzi susednými dlaždicami alebo doskami – zvyčajne 3-6 mm .

Kľúčové výhody systémov nastaviteľných podstavcov

Nastaviteľné podstavce sa stali preferovaným nosným systémom pre vyvýšené vonkajšie plochy v rezidenčných, komerčných a pohostinských sektoroch. Ich výhody oproti tradičným ložným alebo injektážnym inštaláciám sú významné vo viacerých rozmeroch výkonu.

Vodotesná membránová ochrana

Na strešných terasách a balkónoch je vodotesná membrána pod palubou najdôležitejším – a najdrahším na opravu – prvkom plášťa budovy. Podstavcové systémy neumiestňujú žiadne lepidlo, maltu alebo ťažký balast priamo na membránu. Široká základná doska jemne rozloží zaťaženie po povrchu, a pretože podstavce nie sú pripevnené dole, membránu možno skontrolovať a opraviť jednoduchým zdvihnutím dlažby a odstránením podstavcov. Toto neinvazívny prístup k inštalácii môže ušetriť desiatky tisíc nákladov na opravu membrány počas životnosti budovy v porovnaní so systémami uloženými v malte.

Odvodnenie a vetranie

Medzera vytvorená medzi konštrukčnou doskou a pochôdznou plochou – v rozsahu od 25 mm až nad 600 mm v závislosti od výšky podstavca — pôsobí ako súvislý drenážny kanál. Dažďová voda voľne steká popod dláždený povrch a vyteká obvodovými odtokmi, než aby sa zlievala na doske. Rovnaká vzduchová medzera zaisťuje vetranie, ktoré znižuje vplyv tepelnej hmoty na budovu pod ňou a zabraňuje hromadeniu vlhkosti, ktorá podporuje rast plesní v organických materiáloch teras.

Rovný povrch na šikmých podkladoch

Konštrukčné strešné dosky sú zvyčajne odlievané s a pokles o 1 až 3 %. smerom k drenážnym vývodom, aby sa zabránilo vzniku rybníkov. Pokládka dlažby priamo na takýto svah vytvára nepohodlný povrch na chôdzu a viditeľné spojovacie línie, ktoré zdôrazňujú sklon. Podstavce tento problém úplne odstraňujú: každá jednotka je nezávisle nastavená tak, aby jej hlava sedela v rovnakej výške bez ohľadu na sklon dosky pod ňou, čím sa vytvára rovnomerne rovný povrch.

Plne reverzibilné a rekonfigurovateľné

Pretože podstavce nie sú pripevnené k podkladu, celý palubový systém možno demontovať, premiestniť alebo prekonfigurovať bez akéhokoľvek poškodenia dosky alebo membrány pod ňou. To je obzvlášť cenné v komerčných priestoroch na prenájom, kde sa môžu meniť nájomníci, alebo v rezidenčných prostrediach, kde sa predpokladá budúca renovácia alebo výmena membrány. Jednotlivé dlaždice alebo dosky je možné zdvihnúť, aby ste získali prístup údržby k odtokom, potrubiam alebo káblovým vedeniam pod palubou bez potreby špeciálnych nástrojov.

Rýchla, suchá inštalácia

Inštalácia podstavca nevyžaduje žiadne miešanie, žiadny čas vytvrdzovania a žiadne mokré obchody. Položiť môže zvyčajne jeden skúsený inštalatér 30–50 m² dláždenej terasy za deň s použitím podstavcového systému – podstatne rýchlejšie ako dlažba s maltou rovnakej plochy, ktorá si vyžaduje čas na prípravu lôžka, vyrovnávanie poterov a vytvrdzovanie, kým sa po povrchu môže chodiť.

Dve primárne aplikácie: dlažobné systémy a podpora terás

Systémy podlahových dlaždíc pre strešné terasy, balkóny a námestia

V dláždených aplikáciách sú podstavce umiestnené v rohoch každej finišovacej jednotky v mriežkovom vzore. Kamenné, porcelánové alebo betónové dlaždice - zvyčajne 600 × 600 mm až 800 × 800 mm vo formáte — spočíva na štyroch okolitých podstavcových hlavách. Integrované rozperné výstupky na každej hlave udržujú konzistentný otvorený spoj medzi dlaždicami, ktorý umožňuje dažďovej vode voľne vnikať do prázdneho priestoru pod ním. Tento drenážny prístup s otvorenými škárami je kľúčový pre výkon systému: na rozdiel od maltovej dlažby neexistujú žiadne škárovacie čiary, ktoré by praskali, zanechávali škvrny alebo umožňovali vode nasiaknuť povrch membrány.

Pre veľké komerčné inštalácie na námestí sú podstavce navrhnuté tak, aby podporovali veľmi ťažké formáty dlažby. Modely s pevným podstavcom s hodnotením na 1 000 kg alebo viac na jednotku sú dostupné pre žulové alebo hrubé betónové dlaždice používané na verejných námestiach, hotelových terasách a strešných záhradách nákupných centier.

Podpera terás a strešných chodníkov

Pri podlahových aplikáciách podopierajú podstavce trámy alebo podpery, a nie jednotlivé dlaždice. Kompozitné, WPC, drevené alebo PVC terasové dosky sa potom na tieto nosníky upevnia štandardným spôsobom pomocou spôn alebo čelných skrutiek. Systém podstavcov poskytuje rovnaké výhody vyrovnávania a ochrany membrány ako pri inštalácii s dlažbou, pričom umožňuje stavbu paluby aj na silne naklonených alebo nerovných strešných substrátoch. Pre strešné terasy a terasy na komerčných budovách je teraz táto kombinácia podstavcového pomocného rámu a kompozitnej terasy štandardným prístupom pre vysokovýkonná konštrukcia vyvýšenej paluby nenáročná na údržbu .

Rozsah výšky podstavca a nosnosť: Výber správneho modelu

Nastaviteľné podstavce sú vyrábané v rôznych výškových sériách, aby vyhovovali rôznym požiadavkám na dutinu. Voľba správnej série pred inštaláciou je nevyhnutná – miešanie série podstavcov v polovici projektu kvôli nesprávne vypočítanému rozsahu výšok zvyšuje zbytočné náklady a komplikácie.

Všimnite si, že nosnosť vo všeobecnosti klesá so zvyšujúcou sa výškou podstavca v dôsledku zvýšeného účinku ramena páky na predstavec pri excentrickom zaťažení. Pre vysoké podstavce v aplikáciách ťažkých dlažieb sa odporúča špecifikovať základnú dosku a čelnú dosku s väčším priemerom, aby sa zachovala stabilita a znížil tlak bodového zaťaženia na membránu pod ňou.

Proces inštalácie: Sprievodca krok za krokom

Metodický postup inštalácie je kľúčom k dosiahnutiu rovného a stabilného povrchu s minimálnymi úpravami.

1. Premerajte podklad pomocou vodováhy alebo laserovej vodováhy, aby ste určili najvyšší bod. Tento bod dostane najnižšie nastavenie podstavca a určuje minimálnu výšku pre všetky ostatné podstavce.
2. Vypočítajte požadovanú výšku v každej polohe podstavca na základe prieskumu substrátu. Pre šikmú dosku s 2 % spádom nad 5 m je výškový rozdiel naprieč palubou 100 mm — overiť, či vybraná séria podstavcov pokrýva tento rozsah v rámci jednej jednotky.
3. Najprv umiestnite podstavce po obvode, pričom každý nastavte na približnú výšku pomocou referenčnej čiary laserovej úrovne. Zaistite predstavec v polohe, ak model obsahuje uzamykaciu objímku.
4. Vyplňte vnútornú mriežku podstavca a pred prechodom na ďalšiu skontrolujte výšku čelnej dosky oproti stanovenej referenčnej polohe.
5. Na nastavené podstavce položte dlažbu alebo nainštalujte trámy. Skontrolujte, či sa nekýve – dlaždič, ktorý sa kýve, naznačuje, že jeden z jeho štyroch podporných podstavcov je príliš vysoký alebo príliš nízky. Jemne upravte, kým nebude stabilný.
6. Vykonajte konečnú kontrolu úrovne na celom povrchu paluby pomocou dlhej rovnej hrany alebo lasera. Tolerancia pre dobre nainštalovanú podstavec je zvyčajne ±3 mm na akékoľvek rozpätie 3 m .

Samonivelačné modely: Kedy sa oplatí?

Samonivelačné podstavce obsahujú otočný bod medzi základňou a stopkou, ktorý umožňuje, aby hlavová doska zostala vodorovne, aj keď základňa sedí na naklonenom podklade – automaticky vyrovnáva sklony až do 5% bez klinov alebo podložiek. Stoja viac za jednotku ako štandardné modely s pevnou základňou, ale výrazne skracujú čas inštalácie na silne naklonených podkladoch a eliminujú riziko kývania základne na vysokom mieste. Pri strešných terasách so sklonom väčším ako 2 % ponúkajú samonivelačné modely vysokú návratnosť nákladovej prémie vďaka zníženej pracnosti.

Rozstup podstavcov a výpočet množstva

Správna vzdialenosť podstavcov je určená použitým formátom dlažby alebo dosky a zaťažením, ktoré musí povrch uniesť. Nedostatočné rozmiestnenie odpadových nákladov na materiál; Pri nadmernom rozostupe hrozí pri koncentrovanom zaťažení deformácia a prasknutie dlažby.

Systémy dlažby

Pri štandardných štvorcových formátoch dlažby je jeden podstavec umiestnený na každom rohu dlažby, čo znamená, že každý podstavec súčasne podopiera štyri rohy dlažby. Počet požadovaných podstavcov sa rovná približne počet dlaždíc plus počet dlaždíc pozdĺž každej hrany . Pre mriežku 10 × 10 dlažieb s rozmermi 600 × 600 mm (100 dlažieb spolu pokrýva 36 m²) sa to rovná mriežke podstavcov 11 × 11 – 121 podstavcov celkom.

Podpora podlahových nosníkov

Pri podlahových aplikáciách podopierajú podstavce trámy v pravidelných intervaloch pozdĺž každého chodu trámov. Maximálny rozstup podstavcov pozdĺž nosníka je určený hodnotou rozpätia nosníka - zvyčajne 800 – 1 200 mm od stredu k stredu pre štandardné hliníkové alebo kompozitné nosníky. Naprieč palubou je vzdialenosť medzi trámom a trámom zvyčajne stanovená podľa rozpätia palubnej dosky 300–400 mm pre kompozitné dosky. Vždy pridajte 10 % k vypočítanému množstvu podstavca aby sa umožnili úpravy obvodu a budúce výmeny.

Často kladené otázky o nastaviteľných podstavcoch

Poškodia nastaviteľné podstavce vodotesnú membránu?

Keď je správne špecifikovaný a nainštalovaný, nastaviteľný podstavecs nepoškodzujú vodotesné membrány. Široká základná doska rozdeľuje zaťaženie hlboko pod prah bodovej odolnosti membrány a cez membránu neprenikne žiadne lepidlo ani spojovací materiál. Pre citlivé membrány a ochranná doska alebo gumená podložka možno umiestniť pod každú základnú dosku ako dodatočné opatrenie. Toto je štandardná prax na systémoch obrátených striech, kde izolačná vrstva sedí nad membránou.

Môžu sa podstavce použiť na drevené alebo kovové podklady, nielen na betón?

Áno, za predpokladu, že podklad je dostatočne pevný a nosný. Podstavce na drevených podkladoch by mali mať plochu základovej dosky dostatočne veľkú, aby sa predišlo miestnemu vychýleniu dreva pri zaťažení. Na kovovej podlahe skontrolujte, či základná doska podstavca presahuje aspoň dve zvlnené rebrá, aby sa zabezpečilo stabilné uloženie. V oboch prípadoch musí byť pred inštaláciou podstavca overená vlastná nosnosť podkladu vzhľadom na celkové zaťaženie.

Ako fungujú podstavce v podmienkach mrazu a rozmrazovania?

Vysokokvalitné polypropylénové podstavce sú dimenzované na teploty od -40 °C až 80 °C a nepraskajú ani nedeformujú počas cyklov zmrazovania a rozmrazovania. Drenážny systém s otvorenými škárami, ktorý je súčasťou podlahovej dlažby, je v skutočnosti významnou výhodou v chladnom podnebí: pretože voda voľne steká pod povrch, namiesto toho, aby sa na ňom zrážala, nezostáva žiadna stojatá voda, ktorá by zamŕzala a expandovala, čo je primárnou príčinou zlyhania spojov v maltovej dlažbe v oblastiach náchylných na mrazy.

Aký je maximálny sklon, ktorý môžu prispôsobiť nastaviteľné podstavce?

Štandardné podstavce s pevnou základňou dokážu prispôsobiť sklony podkladu približne do výšky 2 – 3 % zmenou výšky cez mriežku. Samonivelačné modely s otočnou základňou to rozširujú 5 % (približne 3 °) predtým, než sa samotná zmena výšky stonky stane nepraktickou. Pre sklony nad 5% sa vyžaduje kombinácia samonivelačných podstavcov a modelov s predĺženou výškou a mali by ste požiadať o radu konštrukčného inžinierstva, pokiaľ ide o bočnú stabilitu zostavy paluby.

Musím pripevniť podstavce k podkladu?

Vo veľkej väčšine aplikácií nie sú podstavce upevnené – hmotnosť dlažby alebo palubovky nad nimi je dostatočná na to, aby ich udržala na mieste. Pre exponované vyvýšené miesta, kde je problémom zdvihnutie vetra – ako sú výškové strešné terasy alebo pobrežné balkóny – hmotnosť finišera by sa mala overiť voči vypočítaným silám vztlaku vetra pre konkrétnu lokalitu. Tam, kde je identifikované riziko zdvihnutia, môžu byť obvodové dlaždice mechanicky upevnené alebo zaťažené dodatočnou hmotnosťou namiesto upevnenia jednotlivých podstavcov, čím sa zachová výhoda systému ochrany membrány.

Nastaviteľné podstavce vs. tradičná maltová podstielka: priame porovnanie

Voľba medzi podstavcovým systémom a bežnou maltovou dlažbou na strešnej terase alebo balkóne zahŕňa kompromisy medzi cenou, výkonom a dlhodobou údržbou. Nasledujúce porovnanie zahŕňa kľúčové faktory rozhodovania.

Pre každú aplikáciu, kde je prioritou dlhodobá integrita hydroizolácie – ktorá zahŕňa prakticky všetky strešné terasy, balkóny a pódiá – analýza nákladov na životný cyklus sústavne uprednostňuje podstavcový systém napriek vyšším počiatočným nákladom na materiál, predovšetkým kvôli eliminácii nákladov na opravu membrány a zníženej údržbe počas životnosti inštalácie.
