A WPC nosník je horizontálny konštrukčný prvok, ktorý prebieha medzi primárnymi podperami – ako sú nosníky, steny alebo stĺpy – na prenášanie a rozloženie zaťaženia systému podlahy, paluby, stropu alebo stenových panelov. Pri konštrukcii terás a obkladov tvoria nosníky sekundárnu nosnú vrstvu: sedia nad hlavnou nosnou konštrukciou a priamo pod hotovým povrchovým materiálom, pričom prenášajú všetky živé a vlastné zaťaženia smerom nadol do primárneho rámu a potom do zeme alebo konštrukcie budovy.

Nosník dosahuje toto rozloženie zaťaženia prostredníctvom pomeru hĺbky k šírke. Nosník orientovaný s väčším vertikálnym rozmerom odoláva ohybu oveľa efektívnejšie ako rovnaký materiál položený naplocho – preto sa štandardné palubové nosníky inštalujú na okraj. Čím hlbší je nosník, tým väčšia je jeho odolnosť voči vychýleniu v strede rozpätia pri zaťažení, a preto hĺbka nosníka je najdôležitejším rozmerom pri špecifikovaní pomocného rámu pre akúkoľvek aplikáciu podláh alebo terás.

Funkcie rýchleho pripojenia

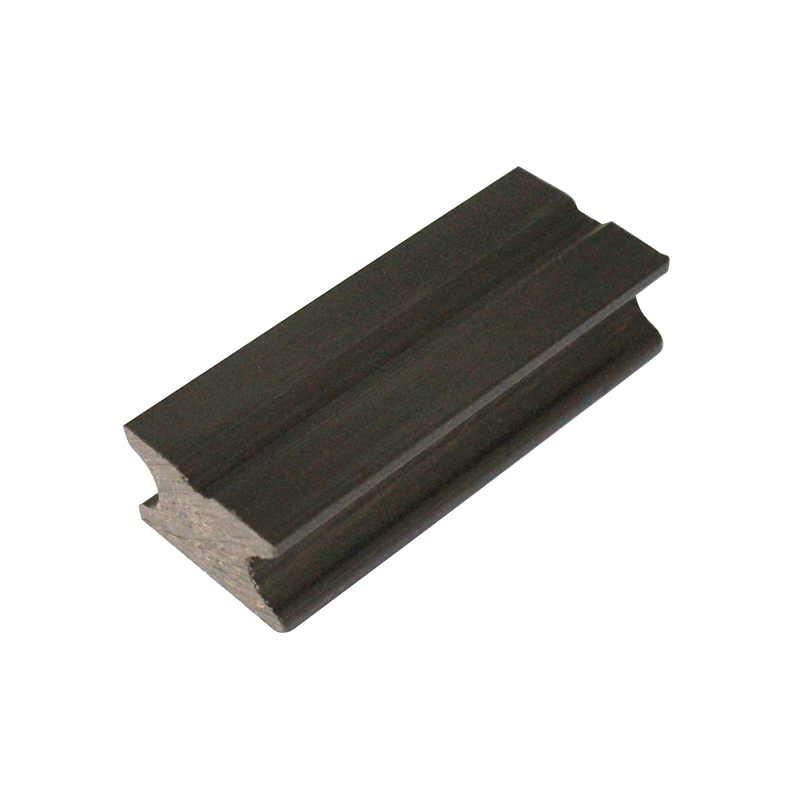

Moderné nosníky – najmä WPC a profily z extrudovaného hliníka – sa vyrábajú s integrovanými drážkami, kanálmi alebo výstupkami pozdĺž ich dĺžky. Tieto funkcie slúžia viacerým funkciám súčasne: poskytujú mechanický sútlačný bod pre príchytky terasy a hrany dosiek, zaisťujú konzistentnú vzdialenosť medzi rámovými prvkami počas inštalácie a v niektorých systémoch umožňujú vzájomné spojenie susedných trámov pre väčšiu bočnú tuhosť. Táto rýchlospojiteľná geometria znižuje čas inštalácie o 20-30% v porovnaní s tradičným dreveným rámom, ktorý si vyžaduje ručné označovanie a vŕtanie v každom upevňovacom bode.

Porovnané materiály nosníkov: drevo, WPC a kov

Každý z troch dominantných trámových materiálov ponúka odlišnú kombináciu konštrukčného výkonu, odolnosti voči životnému prostrediu, nákladov a udržateľnosti. Výber správneho materiálu pre konkrétnu aplikáciu a prostredie je jedným z najdôslednejších rozhodnutí pri akomkoľvek projekte terasových alebo podlahových krytín.

Trámy z masívneho dreva

Masívne drevo WPC nosníks sú tradičnou voľbou pre rezidenčné pomocné rámy a zostávajú široko používané kvôli ich nízkej cene, ľahkému rezaniu na mieste a vysokej dostupnosti. Konštrukčné druhy mäkkého dreva, ako je borovica a smrek, sú najbežnejšie, zvyčajne sa dodávajú tlakovo ošetrené konzervačným prostriedkom na dosiahnutie tried nebezpečnosti vhodných na vonkajšie použitie v kontakte so zemou alebo nad zemou. Dobre špecifikovaný upravený drevený nosník vo vetranej nadzemnej aplikácii môže poskytnúť životnosť 15-25 rokov . Avšak aj ošetrené drevo je náchylné na dlhodobé vystavenie vlhkosti, zlé vetranie a napadnutie hmyzom – podmienky, ktoré môžu výrazne skrátiť túto životnosť v zle navrhnutých pomocných rámoch.

Nosníky WPC (Wood Plastic Composite).

Nosníky WPC sa vyrábajú vytláčaním zmesi drevených vlákien a termoplastického polyméru – zvyčajne polyetylénu alebo polypropylénu – do dutého alebo plného profilu. Výsledkom je nosník, ktorý spája spracovateľnosť a tepelný komfort dreva s odolnosťou voči vlhkosti, rozmerovou stálosťou a odolnosťou plastu proti korózii. WPC trámy nehnijú, nenapučiavajú, neštiepia sa ani nevyžadujú chemické konzervačné ošetrenie, čo z nich robí preferovanú voľbu pre vonkajšie terasy, podlahy do vlhkých priestorov a strešné inštalácie, kde je nevyhnutné dlhodobé vystavenie vlhkosti. Očakávaná životnosť kvalitných WPC nosníkov vo vonkajších aplikáciách prekračuje 25-30 rokov s minimálnou údržbou.

Kovové nosníky: hliník a pozinkovaná oceľ

Hliníkové trámy ponúkajú najvyšší pomer pevnosti k hmotnosti zo všetkých bežných materiálov trámov a sú úplne odolné voči korózii vo vonkajšom prostredí – vrátane pobrežných oblastí vystavených slanému vzduchu. Duté hliníkové výlisky sú dostatočne ľahké na to, aby s nimi mohol manipulovať jeden inštalatér, a zároveň dostatočne pevné na rozpätie až 1 200 mm medzi opornými bodmi bez výrazného priehybu pri štandardnom obytnom zaťažení. Pozinkované oceľové nosníky poskytujú ešte vyššiu nosnosť a používajú sa v komerčných a priemyselných aplikáciách, kde dĺžky rozpätia alebo zaťaženie presahujú praktický rozsah hliníkových alebo WPC profilov. Oba typy kovov majú životnosť presahujúcu 40 rokov v dobre navrhnutých inštaláciách.

Rozostup nosníkov: kritický rozmer, ktorý určuje výkon paluby

Rozostup nosníkov – vzdialenosť od stredu k stredu medzi susednými rovnobežnými nosníkmi – priamo určuje, koľko nepodporovaného rozpätia musí každá palubová doska preklenúť. Správne dosiahnutie tohto rozmeru je základom pre palubu, ktorá je pevná pod nohami, viditeľne sa nevychýli pri zaťažení a časom nedochádza k prehýbaniu dosky.

Štandardné pokyny pre rozstupy pre kompozitné terasy

Pre väčšinu kompozitných a WPC palubových dosiek inštalovaných kolmo na nosníky, a trám rozostup 400 mm od stredu k stredu je štandardná špecifikácia. Tento rozstup vyhovuje rozpätiu väčšiny kompozitných dosiek so šírkou 140–150 mm pri typickom zaťažení obytného priestoru 1,5–2,0 kPa. Pre konce dosiek a akýkoľvek bod, kde sa dve dosky v strede rozpätia spájajú natupo, musí byť nosník pod nimi zdvojnásobil — dva nosníky vedľa seba — na zabezpečenie plného uloženia pre oba konce ukončovacej dosky súčasne.

Zníženie vzdialenosti pre diagonálne inštalácie

Keď sú palubové dosky inštalované v uhle 45° k smeru nosníkov, efektívne rozpätie každej dosky medzi podperami sa zväčší o faktor približne 1,41 (√2). Aby sa zachoval ekvivalentný konštrukčný výkon, vzdialenosť medzi nosníkmi sa musí zmenšiť zo 400 mm na 300 mm od stredu k stredu pre inštalácie diagonálnych kompozitných dosiek. Neschopnosť zmenšiť rozstup nosníkov pre diagonálne usporiadanie je jednou z najčastejšie pozorovaných chýb špecifikácie pomocného rámu, čo vedie k viditeľnému prehnutiu dosky a povrchu, ktorý je pod nohami mäkký alebo pružný.

Rozstup pre nástenné panely a stropné aplikácie

Pri obkladoch stien a stropných aplikáciách sa rozstup medzi nosníkmi riadi šírkou panelu a požiadavkami na upevnenie obkladového systému, a nie priehybom pri živom zaťažení. Typický vodorovný rozstup latiek (trámov) pre WPC obklad stien je 300-400 mm vertikálne , zabezpečujúce, že každá obkladová doska je podopretá minimálne v troch bodoch pozdĺž svojej dĺžky – stav, ktorý zabraňuje prehýbaniu dosky a zaisťuje konzistentné spojenie sponou alebo skrutkou v každom podpornom bode.

Nosníky WPC a zelené budovy: Výhody pre životné prostredie

Posun smerom k ekologickým stavebným materiálom postavil WPC trámy do centra udržateľnej stavebnej praxe. Ich environmentálne vlastnosti sú významné počas celého životného cyklu materiálu – od získavania surovín až po likvidáciu na konci životnosti.

• Recyklovaný obsah: Drevovláknitá zložka nosníkov WPC sa zvyčajne získava zo zvyškov z postindustriálnej píly alebo z regenerovaného dreva, ktoré odvádza materiál zo skládok. Plastová matrica často obsahuje recyklovaný polyetylén alebo polypropylén získaný z tokov spotrebiteľských obalov.
• Bez chemických konzervantov: Na rozdiel od tlakovo ošetreného dreva, WPC trámy nevyžadujú na dosiahnutie vonkajšej odolnosti žiadny chrómovaný arzenát medi (CCA), kreozot ani iné konzervačné chemikálie. Tým sa eliminuje riziko vylúhovania konzervačných látok do pôdy a podzemných vôd v okolí inštalácie.
• Nízke emisie VOC: Kvalitné nosníky WPC spĺňajú nízkoemisné normy pre formaldehyd a iné prchavé organické zlúčeniny, čím podporujú zdravú kvalitu vzduchu v interiéri pri aplikáciách na vnútorné podlahy a steny.
• Recyklovateľnosť na konci životnosti: Na konci svojej životnosti môžu byť nosníky WPC regranulované a prepracované na nové produkty WPC, čím sa stanú súčasťou uzavretého cyklu materiálov – kľúčové kritérium pre schémy hodnotenia zelených budov vrátane LEED a BREEAM.
• Znížená frekvencia výmeny: Predĺžená životnosť WPC v porovnaní s neošetreným drevom znamená menej cyklov výmeny počas životnosti budovy, čím sa časom znižuje celkový obsah uhlíka spojeného s materiálmi pomocného rámu.

Dimenzovanie trámov: Ako vybrať správne rozmery

Rozmery nosníkov – hĺbka, šírka a hrúbka steny pre duté profily – musia zodpovedať rozpätiu medzi podperami a očakávanému zaťaženiu. Podrozmerné trámy vytvárajú palubu, ktorá sa nadmerne vychyľuje; nadrozmerné WPC nosníks odpadový materiál a pridať zbytočnú váhu konštrukcii.

Spoločné profily nosníkov pre aplikácie terás

Tieto čísla sú orientačné pre štandardné obytné obytné zaťaženie 1,5–2,0 kPa . Pri komerčných aplikáciách, oblastiach s prístupom pre vozidlá alebo rozpätiach výrazne presahujúcich vyššie uvedené hodnoty by mal statik overiť špecifikáciu nosníka pred inštaláciou.

Aplikácia nosníkov na podlahové, stenové a stropné systémy

Zatiaľ čo trámy sú najčastejšie spojené s pomocnými rámami paluby, ich konštrukčné a vyrovnávacie funkcie ich robia nevyhnutnými pre širokú škálu vnútorných a vonkajších povrchových inštalácií.

Podlahové a palubové pomocné rámy

Pri vnútorných podlahách aj vonkajších terasách tvoria trámy primárny povrch, ku ktorému sú dosky pripevnené. Prenášajú zvislé zaťaženie z pochôdznej plochy do podpernej konštrukcie a pri správnom vyrovnaní zaisťujú, že hotová podlaha je rovná s požadovanou toleranciou – zvyčajne ±3 mm na akékoľvek rozpätie 3 m pre inštaláciu kvalitných kompozitných terás. Pri aplikáciách so zvýšenou podlahou môžu byť nosníky podopreté na nastaviteľných podstavcoch, aby sa dosiahli rovné povrchy na šikmých alebo nerovných podkladoch.

Stenový panel a obkladové lišty

Inštaluje sa vodorovne cez povrch steny, WPC nosníks fungujú ako laty, ktoré vytvárajú vetranú dutinu medzi nosnou stenou a obkladovými panelmi. Táto dutina je kritická pre riadenie vlhkosti v systémoch vonkajších stien: umožňuje akejkoľvek vode, ktorá prenikne za obklad, odtekať smerom nadol a uniknúť na základni, namiesto toho, aby bola zachytená na konštrukcii. Pre obklady stien WPC, a minimálna hĺbka dutiny 20 mm Odporúča sa zabezpečiť dostatočné vetranie a zabrániť hromadeniu vlhkosti.

Stropné mriežkové systémy

V stropných aplikáciách sú nosníky alebo lemovacie pásy pripevnené kolmo k primárnej stropnej konštrukcii, aby poskytli plochý, rovný upevňovací povrch pre stropné panely alebo dosky. WPC a hliníkové profily sú v tejto aplikácii čoraz viac preferované pred drevom kvôli ich rozmerovej stabilite – drevené stropné lišty v prostredí s vysokou vlhkosťou, ako sú kúpeľne a komerčné kuchyne, sa môžu časom prehnúť alebo skrútiť, čím vznikne viditeľne nerovný povrch stropu.

Kľúčové faktory, ktoré treba zvážiť pri nákupe trámov

Keďže je k dispozícii viacero typov materiálov, veľkostí a geometrií profilov, výber správneho nosníka vyžaduje pred objednávkou vyhodnotenie niekoľkých faktorov špecifických pre daný projekt.

• Odolnosť materiálu voči životnému prostrediu: Prispôsobte materiál nosníka podmienkam expozície. WPC alebo hliník pre akékoľvek vonkajšie alebo mokré aplikácie; spracované drevo len tam, kde obmedzenia nákladov prevažujú nad dlhodobými prioritami výkonnosti; oceľ pre veľké komerčné zaťaženie.
• Rozmery prierezu: Overte si, či je hĺbka nosníka dostatočná pre požadované rozpätie pri zamýšľanom rozostupe. Pre kritické konštrukčné aplikácie si radšej pozrite tabuľky rozpätia výrobcu, než sa spoliehajte na orientačné pravidlá.
• Povrchová úprava a kompatibilita klipov: Ak používate skryté spony na terasy, uistite sa, že povrchová úprava a šírka nosníka sú kompatibilné s upevňovacou skrutkou spony. Niektoré typy klipov vyžadujú minimálnu šírku nosníka 40 mm aby bola zaistená primeraná vzdialenosť od okraja skrutky.
• Rovnosť a výrobná tolerancia: Nosník s výrazným oblúkom alebo skrútením po svojej dĺžke mimoriadne sťažuje dosiahnutie rovného pomocného rámu. Špecifikujte nosníky s maximálnym sklonom 3 mm na 2 m dĺžky a skontrolujte dodávky pred inštaláciou.
• Príspevok na dĺžku a stratu: Štandardné dĺžky nosníkov sú zvyčajne 2 400 – 6 000 mm. Naplánujte si rozloženie, aby ste minimalizovali plytvanie, a objednajte si 10% prídavného materiálu na pokrytie odrezkov a akýchkoľvek kusov odmietnutých pre chyby pri kontrole.
• Environmentálna certifikácia: V prípade projektov zameraných na hodnotenie zelených budov potvrďte, že materiál nosníkov má príslušné certifikácie – FSC alebo PEFC pre drevo, vyhlásenia o recyklovanom obsahu pre WPC alebo údaje EPD (Environmental Product Declaration) na účely uhlíkového účtovania.

Často kladené otázky o nosníkoch

Môžu sa nosníky WPC použiť s drevenými palubovými doskami alebo len s kompozitnými doskami?

Nosníky WPC sú plne kompatibilné s drevenými, kompozitnými a PVC palubovými doskami. Materiál nosníka a materiál dosky sú nezávislé voľby – dôležité je, že povrch nosníka je rovný, rozstupy vyhovujú hodnote rozpätia dosky a spôsob upevnenia (sponky alebo čelné skrutky) je vhodný pre profil dosky. Miešanie WPC nosníkov s doskami z tvrdého dreva je bežný prístup, ktorý spája odolnosť bezúdržbového pomocného rámu so vzhľadom prírodného dreva.

Ako by mali byť nosníky orientované vzhľadom na palubové dosky?

Nosníky musia bežať kolmo na smer palubnej dosky vo všetkých štandardných inštaláciách. Táto orientácia zaisťuje, že každá doska je podopretá pozdĺž svojej šírky pri každom krížení nosníkov. Vedenie nosníkov rovnobežných s doskami by ponechalo dosky úplne bez podopretia pozdĺž ich dĺžky – stav zlyhania konštrukcie. V prípade viacsmerných vzorov alebo modelov paluby môžu byť potrebné sekundárne nosníky alebo blokovanie na podoprenie dosiek pohybujúcich sa vo viac ako jednom smere.

Musia byť trámy ošetrené alebo utesnené na odrezaných koncoch?

Pri ošetrených drevených trámoch by mali byť rezané konce vždy ihneď po rezaní ošetrené kompatibilným prostriedkom na ochranu koncových zŕn, pretože továrensky aplikovaná tlaková úprava nepreniká hlboko do dreva a povrchy rezu odhaľujú neošetrený materiál jadra. WPC a hliníkové nosníky nevyžadujú žiadnu konečnú úpravu – ich odolnosť proti korózii a vlhkosti je neoddeliteľnou súčasťou materiálu a rezanie na ňu nemá vplyv.

Ako sú nosníky pripevnené k nosnej konštrukcii nižšie?

Nosníky sú zvyčajne pripevnené k trámom, nosným trámom alebo hlavovým doskám podstavca pomocou patentovaných trám závesy, uhlové konzoly alebo priame skrutkové upevnenie cez stojinu nosníka. V prípade hliníkových trámov na podstavcových systémoch trám bežne sedí v sedle alebo kanáli na hlave podstavca a je buď prichytený, priskrutkovaný alebo držaný hmotnosťou plošiny nad ním. Bez ohľadu na spôsob upevnenia by mali byť nosníky zaistené bočný pohyb a vertikálne zdvihnutie na každom podpornom bode, najmä na vyvýšených alebo vetru exponovaných miestach.

Je potrebné ponechať dilatačné medzery medzi dĺžkami nosníkov?

Pre WPC nosníky malá dilatačná medzera o 3-5 mm by mali byť ponechané na tupých spojoch medzi susednými dĺžkami nosníkov, aby sa prispôsobila tepelná rozťažnosť. Hliníkové nosníky sa rozťahujú menej ako WPC v rovnakom teplotnom rozsahu, ale stále ťažia z 2–3 mm medzery v spojoch pri dlhých jazdách. Drevené trámy vo vonkajších aplikáciách by mali byť v spojoch vždy oddelené, aby sa zabránilo stlačeniu koncových vlákien a vybočeniu spoja počas mokrých podmienok, keď drevo napučiava. Nikdy neinštalujte žiadny materiál nosníkov v úplne priliehajúcom stave s nulovou medzerou vo vonkajšom prostredí.
